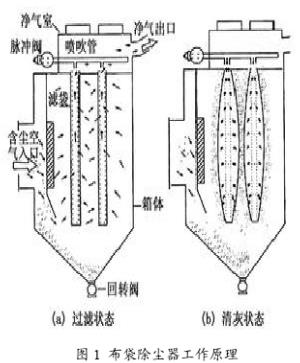

脈沖布袋除塵器由灰斗、上箱體、中箱體、下箱體等部分組成，上、中、下箱體為分室結構。工作時，含塵氣體由進風道進入灰斗，粗塵粒直接落入灰斗底部，細塵粒隨氣流轉折向上進入中、下箱體，粉塵積附在除塵器濾袋外表面，過濾后的氣體進入上箱體至凈氣集合管-排風管，經排風機排至大氣（脈沖布袋除塵器工作原理如下圖）。
脈沖布袋除塵器清灰過程是線切段該室的凈氣出口風道，使該室的布袋處于無氣流通過的狀態（分室停風清灰）。
然后開啟脈沖閥用壓縮空氣進行脈沖噴吹清灰，切斷閥關閉時間足以保證在噴吹后從除塵器濾袋上剝離的粉塵沉降至灰斗，避免了粉塵在脫離濾袋表面后又隨氣流附集到相鄰濾袋表面的現象，使脈沖布袋除塵器濾袋清灰，并由編程序控制儀對排氣閥、脈沖閥及卸灰閥等進行全自動控制。
